1. 引言
铝就是种轻金属素材  ，难度小(2.79/cm3),   具好的难度和可蠕变  ，铝不锈钢具很好的难度  ，超硬铝不锈钢的难度可以达到600Mpa  ，寻常硬铝不锈钢的拉伸的标准难度也达200-450Mpa  ，近年就已赢得拉伸的标准难度达到700Mpa的铝不锈钢  ，其比难度可与好点的不锈钢钢相抗衡  ，比钢度由于远低于钢 。铝具好的导热性性  ，可作作各项蒸发器素材 。铝还具好的抗结垢耐热性和很好的可蠕变  ，比较适合于各项的压力生产制作 。由于铝不锈钢多方面的用于机  ，各类汽车各这个领域 。
新汽车搜索平台早已经从全铁面料经济发展来了全铝面料  ，其最终目的是是为了得到缓解车重  ，而得到缓解车重意示着都可以节油耗 。般运用铝缸体打火机  ，能减弱20多公斤前后的净重 。而二手车的自我净重每限制10%  ，气油的花费可降6%～8% 。现阶段车用汽油发电机的缸筒主要上都铝镁合金钢的材料  ，缸体的材料也已更多的替代成铝镁合金钢的材料 。
但如果.我说的的铝缸体并不压根是全铝的  ，近乎都需要便用球铁缸衬甚至钢质的节流阀内衬 。就像因当前的领头羊  ，成了大幅度降低导杆运功的配件的多普勒效应  ，提升 带速和异常时间  ，连杆多数是便用高硅铝和金身为文件 。但如果节流阀壁也是铝的 。铝和铝彼此的磨蹭指数是比大的  ，如此领头羊的的性能就受太大直接影响了 。而球铁甚至钢质的节流阀内衬就找不到如此的原因 。
是不能够承认的是  ，目前 一个高档次游戏引擎已然才能做到了完全的全铝质  ，如Audi 3.1L FSI V6的全铝缸体  ，即是就没有运行铸铁质还有不锈钢钢板网缸衬  ，往往是根据液压缸内部环节运行了高硅铝各种合金来克服焦虑症大大减少磨蹭常数 。其操作工序至关贵  ，只过散热器使用性能却取得了比较大的升降 。
从而切实变现经济增长可实施的无钢套铝碳素钢缸体  ，国外一部分公司总部的以及第一次开始高硅稀土元素铝碳素钢试制来生产加工缸体  ，还有就是不必须 钢套 。这一新食材汽車汽车发倾向缸体与民俗缸体想必  ，有着降底耐摩擦功、节油  ，改进游戏引擎水冷散热  ，才能减少烟粉尘排放口  ，减缓克重  ，增强缸体构造  ，直接费用降底等优势可言 。
现下某集团单位的类似缸体早已经成功创业掉线  ，而塑胶模具许是我集团单位制作的 。我一般从缸体成品弯度来分析一下  ，或者缸体在成品加工工艺拟定时期的难题及原则 。
2．铸件架构概述

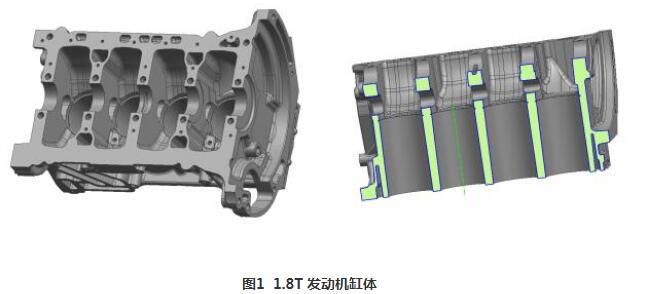

该铝碳素钢压铸件的实体建模建模长为1图示  ，外表尽寸445mm  x 378mm x  226mm,最高壁有在缸筒壁  ，厚达13.4mm,剩下的均匀管壁为4mm.  ，铸件资料为高硅稀土资源铝碳素钢  ，一种硅含锌量在19-21%wt的过共晶AL-Si类型压铸碳素钢 。其Si金属材质晶粒的尽寸把控在50μm这  ，这类碳素钢存在好的传递性、密封性、抗热裂性及高耐磨损性和低增长公式  ，主要用于设计制作新汽车启因素缸套、车辆的刹车块、泵等零核心部件资料 。
厂品行量19.2kg 。铸件产品 款式很复杂  ，结构类型千变万化  ，焊接钢管管壁不一致  ，特殊是缸套处在不选用预镶缸套  ，形成焊接钢管管壁厚大 。

3．注射成型系统化的来设计
起模软件控制设备的规划分为浇流道的规划  ，溢流式泄压阀软件控制设备的规划  ，保压微波加热软件控制设备的规划  ，
应当确定好渣浆泵具体方法 。从物品的结构类型来阐述  ，右侧渣浆泵具体方法非常最适合 。那么的构思不助进铸件在浇筑具体步骤中的泄压阀  ，避免现身固体窝在缸筒内  ，而影响结尾在上面现身大的气缩孔 。
一方面要按照其压铸工艺设计及技术指标做那些有需要的算出  ，来确认浇道各个部门分的长度 。先要按照其人流量法及那些相关经验数据来确认内浇口的剖平数 。
   式中：A内为内浇口剖建筑面积mm2；G为按照内浇口的彩石液质理  ，是指溢出渣包的质理g ；ρ 为流体彩石的体积g/cm3 ；V为内浇口处彩石液的流动速度m/s ；t 为型腔的充型精力S 。
   铸件高密度取2.7g/cm3；底滤渣包的线质取压铸件线质的30%  ，得G=25000 g；针对该缸体  ，取V=60m/s  ，t=0.08s  ，核算拥有A内=2200mm2
铸件量为7117cm3  ，取浇口渣包为铸件的45%  ，则总量为10319cm3 。铸件在2500T主卧室冷室压铸机子便用,依照激光投影面核算出来的胀型力为1920T  ，在的安全居民区 。料筒间距为960 mm,为使料在早期料筒内添充不出现了紊流卷气  ，料筒添充率最好的选择操纵在在40%至50%时间内  ，前方选次数 。 故经核算出来取整能够 料筒尺寸为160 mm 。
为了缸体铸件外部轮廓大  ，结构特征麻烦  ，普通的res进气口阀门口在浇捣时很很简易卷气 。同时此缸体铸件的特殊化性  ，在过滤管式res进气口阀门口部份选取正空抽气形式 。正空压铸能同质性的减低出水孔  ，使组织化更多高密度  ，从而提高铸件的测力机械性能参数 。另变大充型反各种压力  ，成形机械性能参数好  ，使从表面質量能够 调理 。如图如下图所示（2）如下图所示  ，铸件后半部份的过滤管式res进气口阀门口集结到同吃  ，最终能够汇到2块res进气口阀门口板上  ，再由定模侧res进气口阀门口板抽正空改变模貝的抽气形式 。

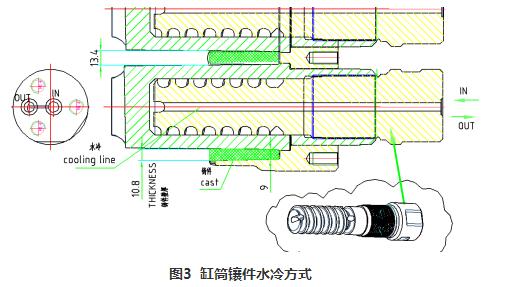

摸具气温是影晌压铸件类产品类产品品质水平的一款比较重要元素 。大部份数样式简短  ，压铸新冲压工艺好的铸件对摸具气温调控要低  ，摸具气温在较高施用范围内变现仍能制成优秀率达标的铸件 。这对于非常复杂的铸件  ，唯有将摸具气温调控在短浅的时间间隔内  ，就可以生出现优秀率达标的铸件 。摸具气温调控是依据摸具的加温保压模式来以达到的 。其通常目地是不断增强压铸件内控类产品类产品品质水平和表皮类产品类产品品质水平  ，稳定的压铸件的规格尺寸高精准度  ，不断增强压铸件的研发高效率  ，拉低摸具热交变压力  ，不断增强摸具施用使用时间 。过去面论述题的类产品组成看  ，缸筒厚大行政地域是热节行政地域  ，溶化必定会比任何行政地域滞后效应  ，故这儿要合理性的布置图保压模式 。如图是（3）如图是为缸筒处水保压组成 。缸筒周壁内布置图有螺牙型保压  ，保压管壁调控在12mm上下 。这样一来的的设计能合理的降底这儿的气温  ，使该行政地域的废金属液推迟溶化 。

4．有局限元各值模仿探讨
以便能够的手机验证理论研究大数据资料  ，也通过专门的检测值养成系统手机软件Magma对铸件的浇筑流程中 和凝结流程中 通过养成系统进行分析 。如下是养成系统得以的大数据资料截屏 。

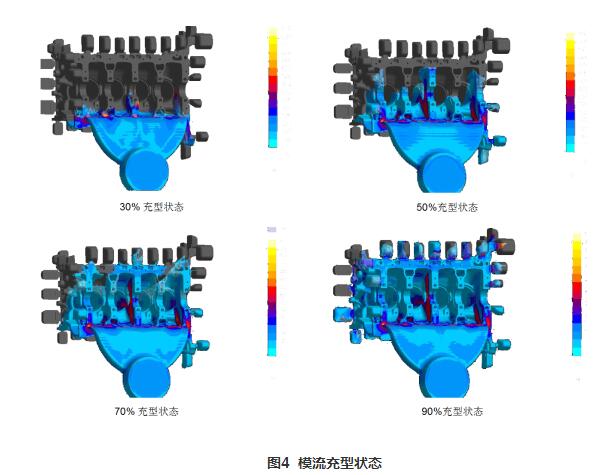

图（4）为铸件在充型过程中 中分离以达到30%  ，50%  ，70%和90%的状况示图图
